Conceptul și caracteristicile cablului industrial
1. Definiție: Cablurile industriale sunt fire specializate utilizate în diferite scenarii industriale, cum ar fi puterea, controlul și semnalizarea, având rezistență la tensiune înaltă, rezistență la temperatură și rezistență la interferențe.
2. Clasificare: Tipurile comune includ cabluri de alimentare, cabluri de control, cabluri ecranate, cabluri rezistente la temperaturi ridicate și cabluri Ethernet industriale, fiecare îndeplinește diferite niveluri de tensiune și cerințe de mediu.
3. Scenarii de aplicație: Folosit pe scară largă în centralele electrice, automatizarea fabricilor, robotică, minerit și construcții navale, unde sunt cerute cerințe de încărcare mare sau de fiabilitate ridicată.
4. Cerințe tehnice: Trebuie să îndeplinească standardele naționale sau industriale pentru rezistența izolației, rezistența la flacără și testarea rezistenței la interferențe electromagnetice pentru a asigura o funcționare sigură pe termen lung.
Ce este un Linie de producție de cabluri industriale ?
Esența unei linii de producție de cabluri industriale
1. Concept general: O linie de producție de cablu complet automatizată care acoperă fiecare proces cheie, de la intrarea materiei prime până la ambalarea produsului finit, realizând producția „one-stop”.
2. Avantajele de bază: Prin design modular și aspect flexibil, acesta poate fi ajustat rapid în funcție de capacitate, specificații și materiale pentru a satisface nevoile de producție cu mai multe varietăți, în loturi mici sau mari.
3. Tehnologii cheie: Folosind echipamente specializate pentru extrudare de înaltă precizie, tracțiune, înfășurare, tăiere automată, decuplare și sertizare, se realizează un control strict asupra dimensiunilor și grosimii izolației.
4. Valoarea industriei: În contextul Industriei 4.0, linia de producție prin cablu este o verigă esențială în realizarea unei producții inteligente și îmbunătățirea capacității de răspuns a lanțului de aprovizionare.
Care sunt principalele etape ale unei linii de producție de cabluri industriale?
Etapele principale ale unei linii de producție de cabluri industriale
| Scena | Echipamente/Proces cheie | Repere ale funcției |
| 1. Preprocesarea materiei prime | Siloz de materiale, sistem de cântărire | Proporționarea precisă a PVC, PE, TPEE, PP, FEP și a altor materiale de izolare pentru a asigura o formulare consistentă. |
| 2. Tragere și extrudare | Extractor, mașină de extrudare (90mm / 150mm / 65mm) | Presați uniform plasticul topit pe conductori, formând o structură coextrudată cu mai multe straturi. |
| 3. Răcire și solidificare | Tuburi de răcire, sistem de răcire cu aer/apă | Scăderea rapidă a temperaturii pentru a solidifica cablul, a preveni stresul intern și a îmbunătăți rezistența mecanică. |
| 4. Înfășurare și tăiere | Raft de bobinare, mașină de tăiat automată | Colectați cablul la o lungime sau o greutate prestabilită, obținând ambalaj cu lungime fixă sau bobină. |
| 5. Post-procesare | Decuparea, sertizarea, tubulatura termocontractabilă | Asigurați terminarea fiabilă a capetelor de cablu, îndeplinind cerințele de asamblare la fața locului. |
| 6. Inspecție și ambalare | Sistem de inspecție online, linie de ambalare | Efectuați inspecții de rezistență, dielectrice și vizuale; împachetează automat produsele calificate și sortează rebuturile. |
Pregătirea materiei prime și trefilarea și recoacerea
1. Inspecția și proporționarea materiilor prime: Inspecția calității se efectuează pe tijele de cupru, tijele de aluminiu și materialele de izolare (PVC, PE, TPEE, PP, FEP etc.) pentru a se asigura că conductorii și materialele de izolație îndeplinesc specificațiile tehnice.
2. Trefilare (desen monofilament): tijele metalice sunt trase în filamente fine folosind o mașină de trefilare cu mai multe treceri. Diametrele pot ajunge la 0,4 mm–2,0 mm pentru a îndeplini cerințele diferitelor specificații ale cablurilor.
3. Tratament de recoacere: După tragere, recoacerea la temperatură joasă este efectuată pentru a elimina stresul intern, pentru a îmbunătăți ductilitatea conductorului și pentru a oferi proprietăți fizice uniforme pentru eșanarea ulterioară.
Eșuarea și formarea conductorilor
1. Toronarea conductorului: mai multe filamente fine sunt răsucite împreună într-o mașină de șuruburi la o rată de răsucire prestabilită pentru a forma conductori uni sau multipli. Metodele obișnuite de torsionare includ toroane simple, duble și triple.
2. Tracțiune și preîntindere: Conductorul spiralat este transportat la procesele ulterioare folosind un dispozitiv de tracțiune, menținând tensiunea și precizia de poziție pentru a asigura continuitatea procesului de extrudare.
3. Învelișul cu bandă semiconductivă a conductorului de blocare a apei (pentru cabluri impermeabile): în jurul conductorului este înfășurat un strat conductor de blocare a apei și se adaugă o bandă semiconductivă pentru a îmbunătăți rezistența la umiditate și performanța de ecranare a cablului.
Extrudarea izolației:
1. Selecția și formularea materialelor: Materialele de izolare obișnuite, cum ar fi PVC, PE, TPEE, PP și FEP pot fi extrudate cu precizie pentru a îndeplini cerințele de rezistență la temperatură, rezistență la ulei și ignifugare ale diferitelor cabluri.
2. Procesul de extrudare: Tehnologia de co-extrudare cu un singur strat sau cu mai multe straturi este utilizată pentru a acoperi uniform suprafața conductorului cu material izolator topit, formând un strat izolator de grosime uniformă.
3. Răcire și întărire: După extrudare, răcirea cu apă sau răcirea cu aer este utilizată pentru a întări rapid stratul de izolație, prevenind bulele de aer interne și îmbunătățind rezistența electrică. Ecranare și înveliș
1. Ecran metalic: Adăugarea de folie de cupru, folie de aluminiu sau straturi metalice împletite în afara stratului de izolație pentru a obține ecranarea interferențelor electromagnetice (EMI), utilizată în mod obișnuit în cablurile de control industrial.
2. Extrudarea învelișului din plastic: Folosirea unui extruder de înaltă presiune pentru a acoperi stratul de protecție cu materiale de înveliș, cum ar fi clorură de polivinil (PVC) sau polietilenă (PE), pentru a forma un strat protector exterior.
3. Co-extrudare multistrat: finalizarea izolației, a ecranării și a structurii învelișului într-o singură etapă folosind tehnologia de co-extrudare cu trei straturi, îmbunătățind eficiența producției și reducând consumul de energie.
Blindare și acoperire exterioară
1. Armurare (bandă de oțel sau sârmă): Adăugarea unei benzi de oțel sau a unui strat împletit de sârmă în afara mantalei pentru a îmbunătăți rezistența mecanică și proprietățile la tracțiune ale cablului, potrivite pentru cablurile submarine sau cablurile de înaltă tensiune.
2. Strat anticoroziv: Folosind un strat anticoroziv sau o bandă impermeabilă pentru ambalarea secundară pentru a preveni corodarea conductorului metalic de medii externe.
3. Înveliș exterior (Înveliș exterior): Stratul cel mai exterior folosește material PVC sau polipropilenă rezistent la intemperii, oferind protecție generală și identificarea culorii.
Testarea și ambalarea produsului finit
1. Teste de descărcare parțială și tensiune de rezistență: Testele de descărcare parțială și tensiune de rezistență sunt efectuate pe cablurile învelite pentru a se asigura că performanța izolației îndeplinește standardele internaționale.
2. Inspecția produsului finit: Aceasta include mai multe teste, cum ar fi dimensiuni, aspect, conductivitate și eficiență de ecranare. Doar cablurile care trec testele pot trece la etapa de ambalare.
3. Ambalare cu lungime fixă: Un sistem automat de tăiere, înfășurare și etichetare este utilizat pentru ambalarea cu lungime fixă, facilitând logistica ulterioară și utilizarea la fața locului.
4. Depozitare si Transport: Dupa ambalare se realizeaza inregistrarea codului de bare, iar cablul intra in sistemul de depozitare pentru expediere conform comenzilor.
Design modular și personalizare
1. Structură modulară: Linia de producție adoptă un design modular, permițând ca echipamentele fiecărui proces să fie utilizate independent sau în combinație, permițând extinderea flexibilă.
2. Personalizare: Clienții pot selecta liber module, cum ar fi mașini de curățare, extrudere și mașini de înveliș, în funcție de capacitatea lor de producție, diametrul firului și cerințele procesului pentru a obține soluții personalizate pentru linii de producție.
3. Sistem de control inteligent: Întregul proces adoptă control automat PLC/SCADA, realizând monitorizarea în timp real și achiziția de date a parametrilor procesului, îmbunătățind stabilitatea producției și trasabilitatea calității.
Cum să îmbunătățiți nivelul de automatizare al unei linii de producție de cabluri industriale și să reduceți intervenția manuală?
Căi de îmbunătățire a nivelului de automatizare al unei linii de producție de cabluri industriale
1. Introducerea AI și Viziunea automată: Utilizarea modelelor de învățare profundă pentru detectarea defectelor în timp real în timpul proceselor de extrudare și bobinare îmbunătățește semnificativ acuratețea identificării defectelor și reduce costurile de inspecție manuală.
2. Digital Twin și întreținere predictivă: Construirea unui model digital dublu al liniei de producție pentru a monitoriza parametrii cheie, cum ar fi temperatura echipamentului și vibrațiile în timp real, oferind avertismente timpurii privind defecțiunile și evitând timpii de neașteptare neaștepți.
3. Transformare modulară flexibilă: Utilizarea modulelor standardizate (cum ar fi capete de extrudare care se pot înlocui rapid și unități de înfășurare programabile) permite comutarea rapidă între diferite specificații ale cablurilor, îmbunătățind flexibilitatea și receptivitatea liniei de producție.
4. Logistică automată și AGV-uri: Implementați vehicule cu ghid automat (AGV) între depozitarea materiilor prime și operațiunile de ieșire a produsului finit pentru a realiza manipularea fără echipaj și a scurta ciclurile logistice.
5. Integrare MES și ERP: Integrați profund sistemul de execuție a producției (MES) cu planificarea resurselor întreprinderii (ERP) pentru a realiza planificarea producției bazată pe comandă, programarea capacității în timp real și optimizarea stocurilor.
Care sunt măsurile de protecție de siguranță pentru o linie de producție de cabluri industriale?
Măsuri de protecție de siguranță pentru o linie de producție de cabluri industriale:

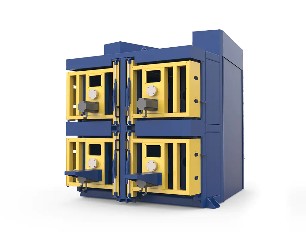

1. Siguranța corpului mașinii
Blocarea ușii și oprirea de urgență: Alimentarea este furnizată numai după ce ușa de siguranță este închisă, permițând întreruperea instantanee a curentului în situații de urgență.
Capacele de protecție și balustradele: Capacele de protecție sunt instalate pe părțile mobile critice pentru a preveni intrarea accidentală a personalului în zone periculoase.
2. Siguranța electrică
Izolație și împământare: Toate componentele electrice trebuie să respecte standardele de rezistență de izolație și împământare IEC/GB pentru a preveni scurgerile.
Design rezistent la apă și praf: punctele de intrare pentru cabluri și dulapurile de control folosesc garnituri impermeabile pentru a rezista la medii umede sau cu praf.
3. Siguranța mediului de muncă
Prevenirea incendiilor și a exploziilor: Folosiți materiale ignifuge și instalați sisteme automate de stingere a incendiilor pentru a îndeplini cerințele mediilor cu temperaturi ridicate sau inflamabile.
Avertismente și semne de siguranță: Instalați semne cu coduri de culoare și lumini de avertizare în locații cheie pentru a reaminti operatorilor să mențină distanța de siguranță.
4. Pregătirea personalului și sisteme
Inspecții regulate de siguranță: Efectuați inspecții de prelevare de probe înainte de utilizare și inspecții regulate de siguranță conform standardelor din industrie. Închideți imediat și remediați orice neconformitate.
Proceduri de operare și exerciții: elaborați manuale de operare detaliate și organizați regulat exerciții de urgență pentru a îmbunătăți gradul de conștientizare a angajaților privind siguranța.
